MAGUS HCM360 Device for working with the Hoffman modulation contrast, with objective set

Specifikacia MAGUS HCM360 Device for working with the Hoffman modulation contrast, with objective set

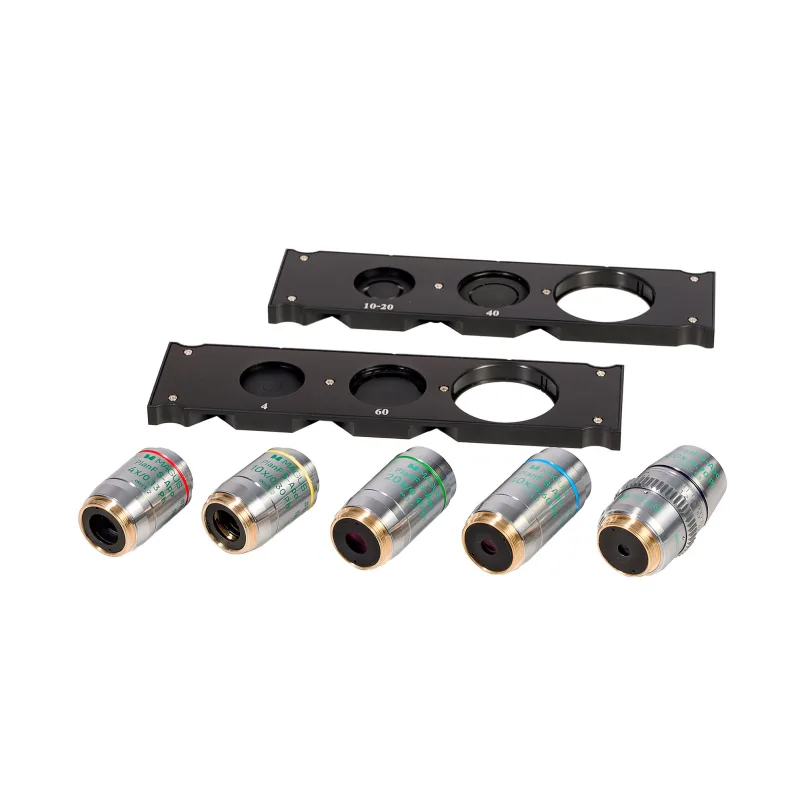

GPSR Levenhuk Europe V Chotejně 700/7 102 00 Praha 10 Česká republika 📞 +420 246 019 025 🌐 eu.levenhuk.comPrístroj MAGUS HCM360 pozostáva zo sady plan-achromatických objektívov, kondenzora a posuvníka, ktoré sú určené pre Hoffmanovu modulačnú kontrastnú mikroskopiu. Modulátor objektívu sa zarovná so štrbinovými otvormi posuvníka pomocou centrovacieho ďalekohľadu zo súpravy mikroskopu.Technika Hoffmanovho modulačného kontrastu vytvára reliéfne obrazy živých objektov s vysokým rozlíšením. Poskytuje dobrú viditeľnosť a kontrast vzoriek s detailmi s vysokým rozlíšením a bez difrakčných halo efektov, čo umožňuje použitie dlhých pracovných vzdialeností a vysokých numerických apertúr.Táto technika neznižuje kvalitu obrazu pri použití sklenených aj plastových laboratórnych misiek, a preto sa široko používa na pozorovanie a fotografický záznam kultúr, buniek a tkanív pestovaných v nádobách, Petriho miskách a nádobách.Jednou z najbežnejších aplikácií Hoffmanovho modulačného kontrastu je oplodnenie in vitro (IVF). Táto technika umožňuje štúdium dynamických procesov v reálnom čase a pomáha získať cenné informácie o správaní a interakcii buniek.Stanovené cieleHoffmanove objektívy sa od štandardných objektívov líšia amplitúdovým priestorovým filtrom (modulátorom) v zadnej ohniskovej rovine. Modulátor má tri zóny: Prvá prepúšťa 1 % svetla (tmavá zóna), druhá – 15 % (sivá zóna) a tretia – 100 % (priehľadná zóna). Krúžok na Hoffmanovom objektíve sa používa na otáčanie modulátora a jeho umiestnenie do prevádzkovej polohy.Na rozdiel od fázového kruhu vo fázovom objektíve, modulátor v Hoffmanovom objektíve nemení fázu svetla, ale ovplyvňuje iba intenzitu svetla. Modulátor vytvára obraz s pseudoreliéfnym efektom.Hoffmanove plan-achromatické objektívy vytvárajú obraz s rovnakým zaostrením v strede aj na okrajoch, a preto je skreslenie zanedbateľné. Chromatické aberácie sú korigované pre modrú a červenú farbu, sférická aberácia pre zelenú a zakrivenie poľa je korigované pre 90 % priemeru zorného poľa. Objektívy je možné použiť na prácu s parabolami s hrúbkou dna 1,2 mm a sú určené pre dĺžku tubusu korigovanú na nekonečno. Parfokálna vzdialenosť je 60 mm.Hoffmanov kondenzátorHoffmanov kondenzor je nainštalovaný namiesto bežného kondenzora pre svetlé pole. Má otvor pre Hoffmanov modulačný kontrastný posuvník, apertúrnu clonu a polarizátor na ovládanie otvorenia štrbiny. Polarizátor je otočný o 360°. Otáča sa otočným krúžkom umiestneným nad ovládačom otvorenia clony.Hoffmanov posuvníkHoffmanov posuvník sa vkladá do štrbiny Hoffmanovho kondenzora. Posuvník je doska s tromi okrúhlymi vložkami pre objektívy s 10x, 20x a 40x zväčšením. Označenie vložky zodpovedá použitému objektívu. V každej vložke sú dva otvory: jeden je voľný a druhý je uzavretý polarizátorom. Vložky v posuvníku sú otočné o 360° a centrovateľné.Nastavenie mikroskopu na aktiváciu Hoffmanovej modulačnej kontrastnej techniky:Na mikroskope sú nainštalované Hoffmanov kondenzor a objektívy.Objektív v optickej dráhe je zaostrený na preparát vo svetlom poli.Hoffmanov posuvník sa vloží do štrbiny kondenzora a vložka sa vyberie na základe zväčšenia objektívu. Clona kondenzora musí byť úplne otvorená.Jeden z okulárov sa odstráni z hlavy mikroskopu a nahradí sa centrovacím ďalekohľadom zo súpravy mikroskopu. Ďalekohľad sa používa na zarovnanie objektívneho modulátora so štrbinami posúvača. Zóny modulátora a štrbiny musia byť navzájom rovnobežné, keď je jedna zo štrbín úplne premietaná do sivej zóny a druhá do priehľadnej zóny. Ak pohyb krúžku nie je dostatočný na nastavenie modulátora do požadovanej polohy, vyberte posúvač z kondenzora, otočte vložku so štrbinou, nainštalujte posúvač späť do drážky a potom ho znova nastavte.Otáčaním kondenzora sa zablokuje štrbinový otvor v priehľadnej zóne: Jeden môže byť úplne alebo čiastočne zatvorený alebo úplne otvorený.Pre návrat k technike svetloho poľa by sa mal Hoffmanov posuvník z kondenzora odstrániť. Nie je potrebné odstraňovať objektívy a kondenzor, pretože sú vhodné na pozorovania vo svetlom poli. Na dosiahnutie najlepšej kvality obrazu vo svetlom poli však odporúčame použiť objektívy MAGUS 10PL60V, 20PL60V a 40PL60V a štandardný kondenzor zo súpravy mikroskopu.Kompatibilita:Biologický inverzný mikroskop MAGUS Bio V360Balík:MAGUS Hoffmanov kondenzátor NA 0,5 WD 45 mmInfinity plan achromatický Hoffmanov objektív: 10x/0,25 ∞/1,2, parfokálna vzdialenosť: 60 mmInfinity plan achromatický Hoffmanov objektív: 20x/0,40 ∞/1,2, parfokálna vzdialenosť: 60 mmInfinity plan achromatický Hoffmanov objektív: 40x/0,60 ∞/1,2, parfokálna vzdialenosť: 60 mmHoffmanov posuvník pre objektívy s 10x, 20x a 40x zväčšenímThe MAGUS HCM360 device consists of a set of plan achromatic objectives, a condenser, and a slider that ar
