ZPA Smart Energy Skúšobná svorkovnica ZS1B s krytom

Specifikacia ZPA Smart Energy Skúšobná svorkovnica ZS1B s krytom

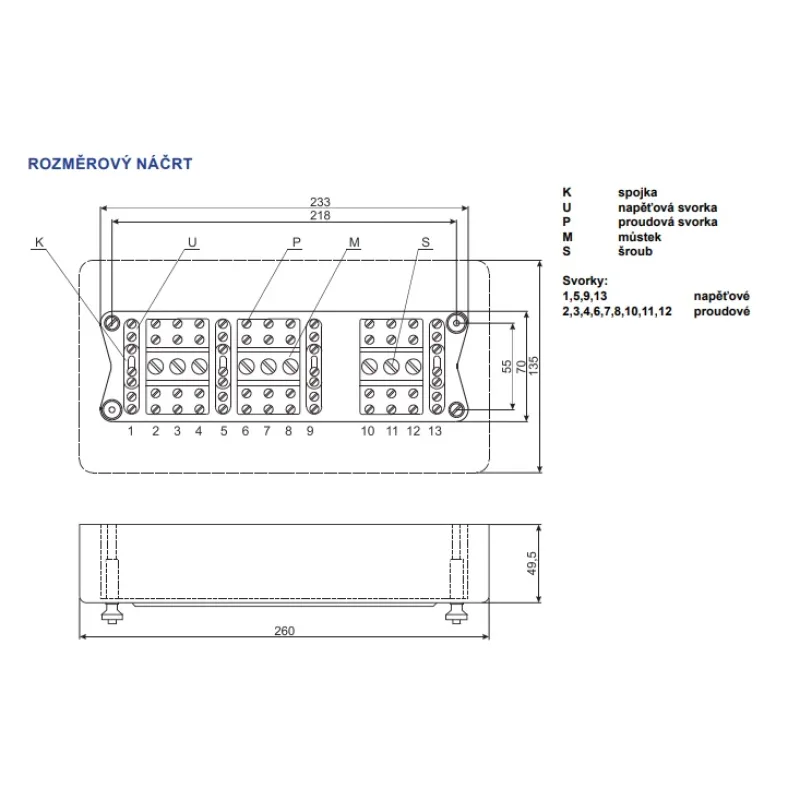

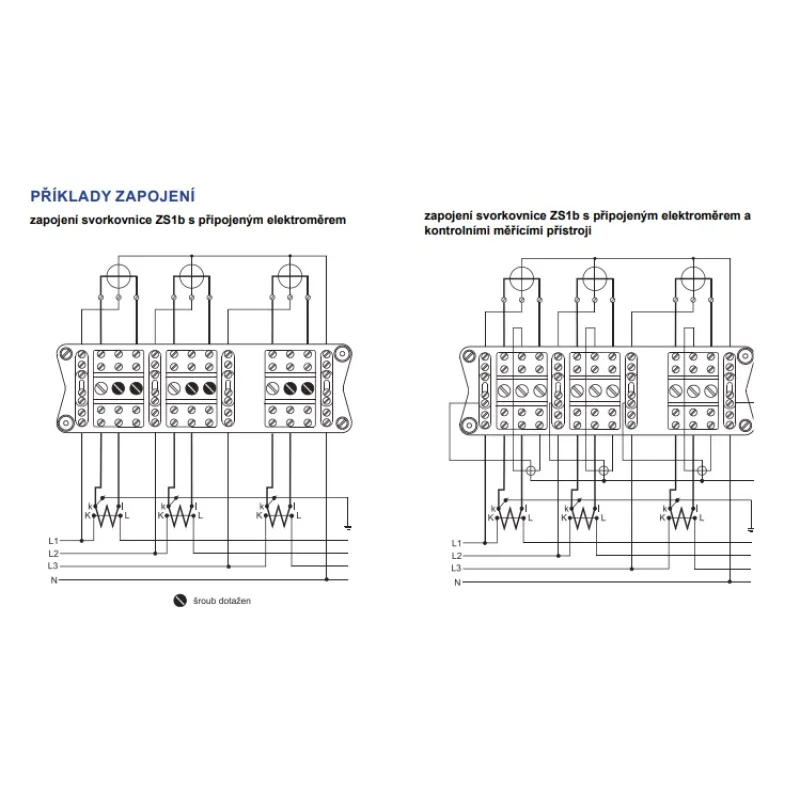

Skúšobná svorkovnica ZS1b (pre štvorvodičové vedenie) je určenápre elektrické zariadenia, kde je požadovaná výmena alebokontrola meracích prístrojov počas prevádzky (pri odpájaníalebo pripájanie elektromerov v sekundárnych obvodoch meracíchprúdových a napäťových transformátorov) a kde je nutnédodržať podmienku neprerušenia sekundárnych obvodov meracíchprúdových transformátorov. TECHNICKÉ ÚDAJE - Maximálne menovité napätie 400 V, 50 Hz- Maximálny menovitý prúd 25 A- Skúšobné napätie 2 kV ef- Hmotnosť vrátane krytu 1,16 kg Prierez pripoj.vodičov (mm2) - Napäťové svorky min.1 - max.16- Prúdové svorky min.1,5 - max. 25- Teplotný rozsah -30 až +70 °C Skúšobná svorkovnica ZS1b je usporiadaná tak, že prúdové svorky P sú priebežné. Vodivé spojenie susedných prúdových svoriek tej istej polarity je prevedené mostíkom M a dotiahnutím skrutiek S.Napäťové svorky U sú rozdelené na dve polovice. Vodivé spojenie oboch polovíc svoriek je prevedené spojkami K. Na schéme sú sekundárne obvody meracích prúdových transformátorovtej istej polarity vodivo spojené dotiahnutými skrutkami cez prúdové mostíky. Horné polovice napäťových svoriek sú potom odpojené (spojky K posunuté). Pri pripájaní elektromerov sa najskôr pomocou skrutiek pripevnia vývody od elektromerov ku svorkovnici, potom sa rozpoja vytočením skrutiek sekundárne obvody meracích prúdových transformátorov a spoja napäťové obvody. Pri odpájaní sa postupujeobrátene. Pred náhodným dotykom živých častí je skúšobná svorkovnica chránená plastovým krytom a prípadne zaplombovaná.Montáž skúšobnej svorkovnice je možná iba na montážny panel.
