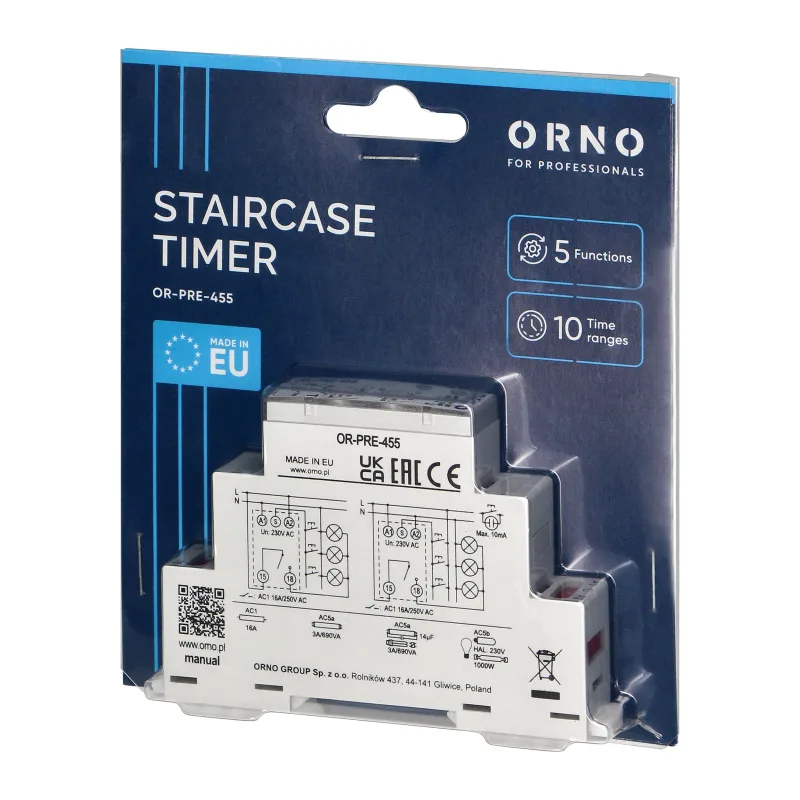

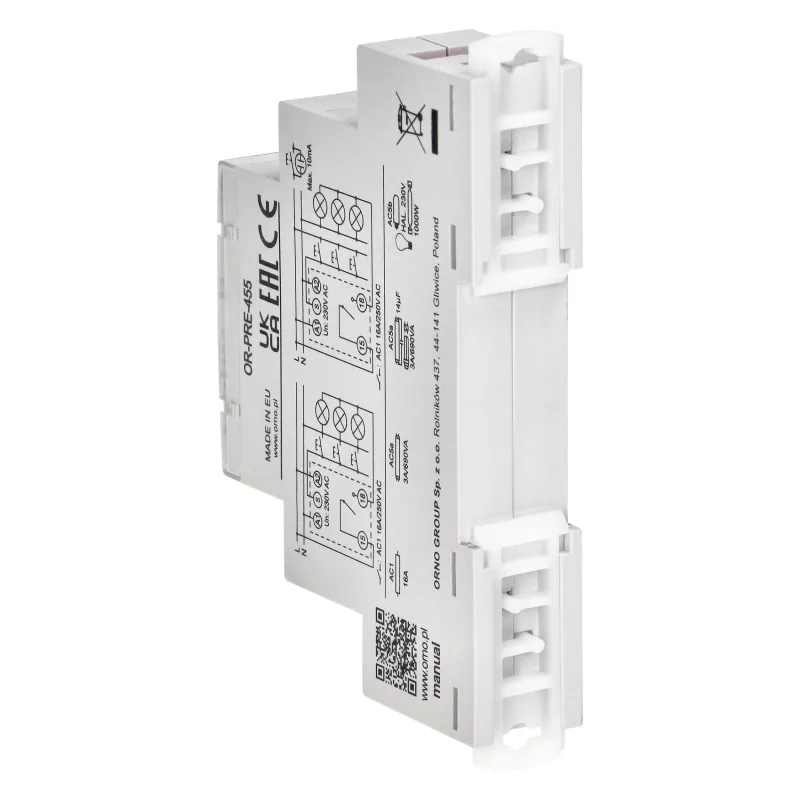

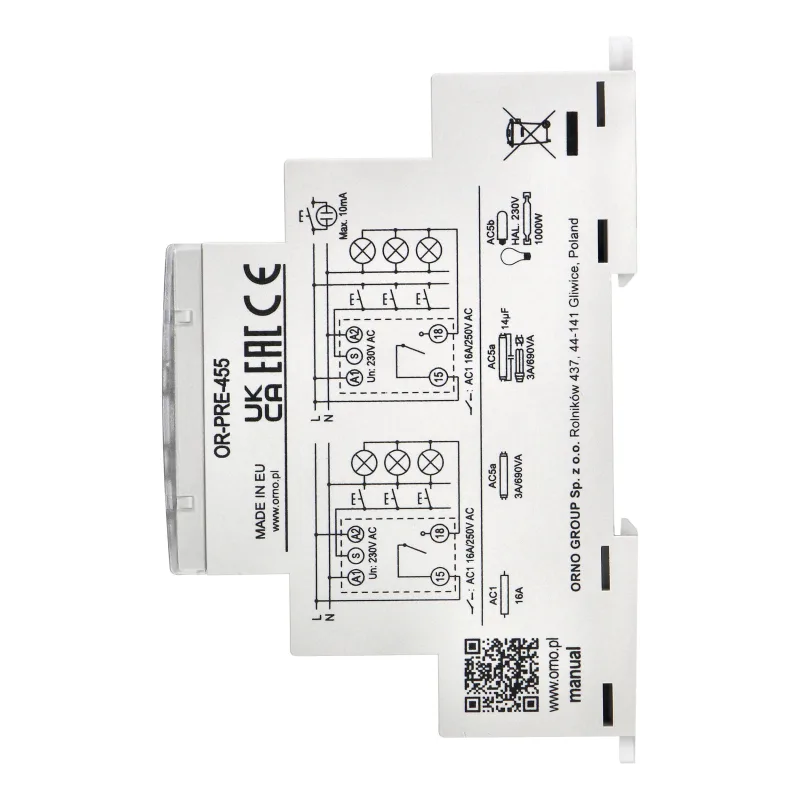

ORNO Schodiskový automat 7 prevádzkových režimov 16A OR-PRE-455

Specifikacia ORNO Schodiskový automat 7 prevádzkových režimov 16A OR-PRE-455

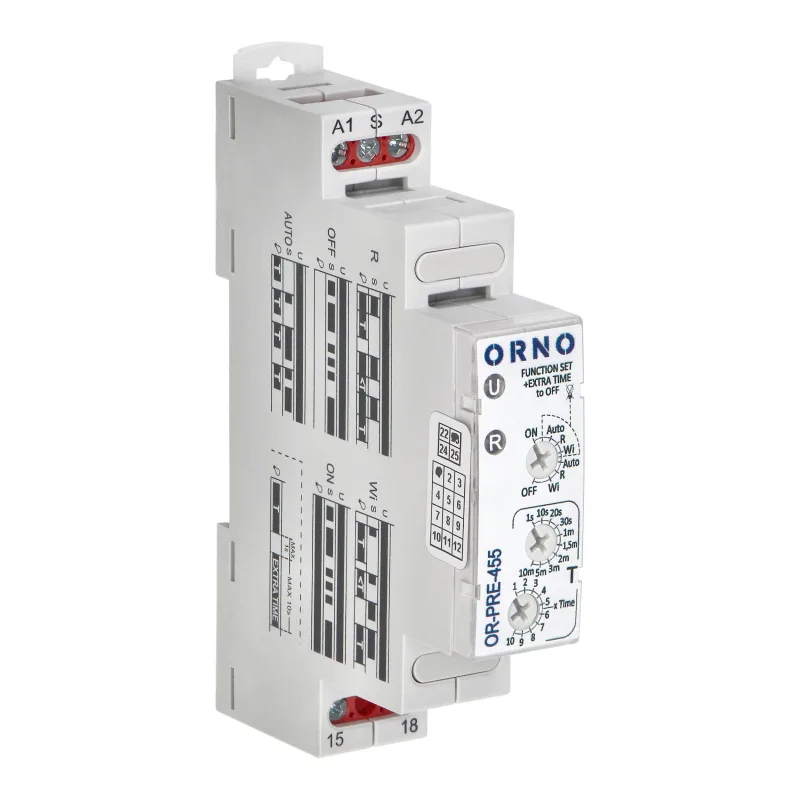

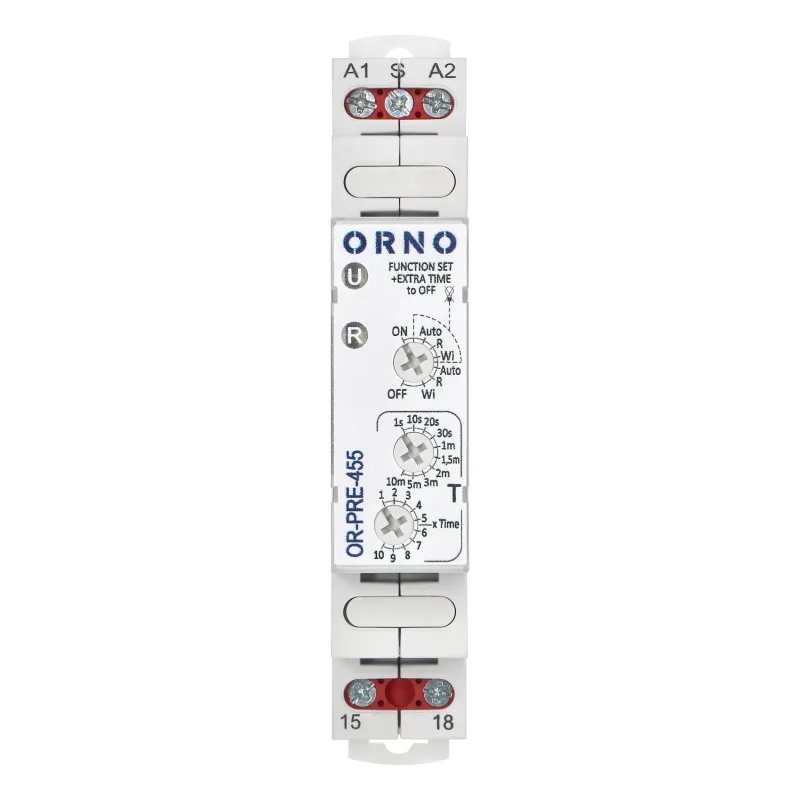

Schodiskový automat ORNO OR-PRE-455 Multifunkčný schodiskový automat je modulárne zariadenie, ktoré je zodpovedné za riadenie prevádzky svetelného okruhu v určitej časovej funkcii. Výrobok je použiteľný v priemyselných aj domácich systémoch. Ako už názov napovedá, hlavným premenným parametrom zariadenia je práve čas. Relé má na prednej strane tri gombíky - prvé slúži na výber prevádzkového režimu, druhý definuje časový rozsah (na výber je 10 rozsahov) a tretí nastavuje čas, ktorý je realizovaný plynulým spôsobom. Tento model má tieto funkcie • AUTO - zapnutie na nastavenú dobu vyvolané zapnutím napájacieho napätia alebo zopnutím ovládacieho kontaktu S• R - oneskorené vypnutie ovládané ovládacím kontaktom S• Wi - zapnutie na nastavenú dobu ovládané zopnutím ovládacieho kontaktu S s funkciou vypnutia výkonného relé R pred uplynutím doby• ON - trvalé zopnutie kontaktu• OFF - trvalé vypnutie kontaktu Režimy AUTO, R a Wi môžu navyše pracovať s doplnkovým režimom EXTRA TIME, v ktorom je po uplynutí času zo základného režimu kontakt R na 1 s rozopnutý a potom na 10 s znova zopnutý. Po uplynutí doby 10 s sa kontakt R odpojí. Výrobok je určený na montáž na lištu DIN 35 mm v ľubovoľnej polohe a pevné upevnenie zaručujú dve západky - hornú a spodnú. Inštalácia vodičov do svoriek sa vykonáva pomocou univerzálnej skrutky. Napájacie napätie - 230 V AC. TECHNICKÉ ŠPECIFIKÁCIE: • Počet kontaktov: 1Z• Menovité zaťaženie AC1: 16 A / 250 V AC• Menovité zaťaženie DC1: 16 A / 24 V DC• Menovité napätie: 230V AC• Rozsah prevádzkového napájacieho napätia: 0,9 - 1,1 Un• Maximálny spínací výkon v kategórii AC1: 4000 VA• Maximálna frekvencia spínania: 600 cyklov/h• Elektrická životnosť AC1: > 0,5 x 10^5• Kategória prepätia: III• Kontaktný odpor: ≤ 100 mOhm• Materiál kontaktov: AgSnO2• Odolnosť voči nárazu: 15 g• Odolnosť proti vibráciám: 0,35 mmDA• Trieda horľavosti puzdier UL94: V0• Stupeň krytia (IP): 20• Skladovacia teplota: -40 °C až +70 °C• Pracovná teplota: -20 °C až + 50 °C• Relatívna vlhkosť: až 85 %• Rozmery: 90 x 64,5 x 17,5 mm• Čistá hmotnosť: 66 g
