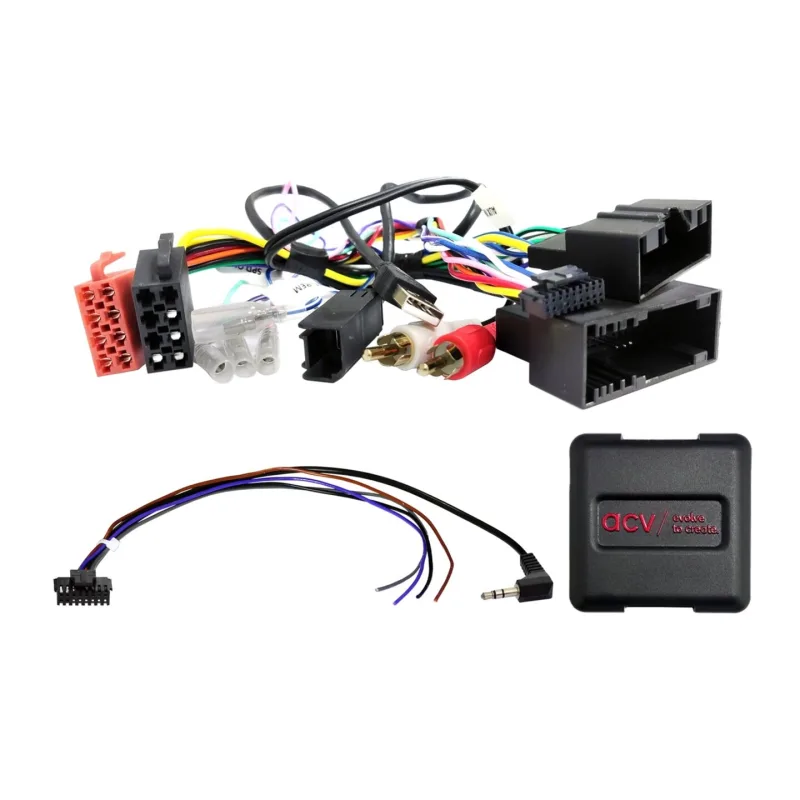

Adaptér z volantu pro VW 2015- s MIB-PQ 52xvw015

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Volkswagen s multimediálním systémem MIB-PQ s Fakra konektorem. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály: zapalování, osvětlení, zpátečka, ruční brzda a rychlostní signál. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují (Alpine, Clarion, Kenwood, Pioneer a Zenec).

Porovnejte zobrazené konektory kabelového svazku s konektory ve vašem vozidle a ujistěte se, že jsou opticky i technicky kompatibilní. V závislosti na vybavení vozidla a rozsahu funkcí a softwaru dodatečně montované jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi. Zkontrolujte, zda byla původně nainstalována jedna z uvedených OEM hlavních jednotek.

Před finální montáží zkontrolujte také funkčnost vozidla, nastavení vozidla a funkčnost SWC. Poznámky: • konektor CAN Bus: 52 Pin Quadlock VAG • konektor: OEM SWC > 3,5mm Jack / volný vodič • vozidla Seat / Škoda / VW se systémem MIB-PQ • vozidla Seat Mii (AA) / Škoda Citigo (iv) (AA) / VW UP! (AA) - monitor na palubní desce není podporován • nastavení vozidla není podporováno • E-Call není podporován • nastavení dip přepínače pro výrobce dodatečně montovaného zařízení (viz manuál) K dispozici jsou následující signály: • červená: +12 V svorkovnice zapalování 15 • oranžová: +12 V svorkovnice osvětlení 58 • fialová/bílá: +12 V signál zpátečky • růžová: signál pulzní rychlosti • zelená: GND signál parkovací brzdy zatížitelnost výstupů: max.

250 mA požadavek na proud více než 250 mA: 1 relé - odpor cívky min. 75 Ω / 2 relé - odpor cívky min. 150 Ω Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní Podrobná kompatibilita: • Seat Alhambra II (7N) 06/2016 - 08/2019 • Seat Mii (AA) 05/2017 - 06/2019 • Seat Mii (AA) 01/2020 - 02/2021 • Skoda Citigo (AA) 05/2017 - 06/2019* • Skoda Citigo iv (AA) 01/202 - 08/2021* • VW Amarok (2H) 09/2016 - 07/2020** • VW Beetle (16) 06/2016 - 03/2018 • VW Caddy IV (DU) 06/2015 - 09/2020 • VW Crafter II (SY/SZ) 03/2017 - 2024 • VW Grand California (SY/SZ) 03/2019 - 2024 • VW Sharan II (7N) 07/2015 - 10/2021 • VW Tiguan II (5N) 05/2016 - 05/2021 • VW T6 (7HC) 07/2015 - 08/2019*** • VW UP!

(AA) 07/2016 - 12/2022**** • VW e-UP! (AA) 08/2016 - 08-2023**** *vozidla s LG Anatel L169SK2 OEM HU **vozidla s kombinovaným HU a CD v palubní desce ***vozidla bez Composition Audio MIB Entry OEM HU s předním AUX/SD/USB ****vozidla bez OEM zesilovače
